Controleraster voor de spuitopeningen afdrukken

Druk het controleraster voor spuitopeningen af om te bepalen of de inkt op de juiste wijze uit de spuitopeningen van de printkop wordt gespoten.

U moet het volgende voorbereiden: een vel gewoon papier van A4- of Letter-formaat

1. Controleer of het apparaat aan staat.

2. Zorg dat er een of meer vellen gewoon papier van het formaat A4 of Letter in de cassette zijn geplaatst.

3. Open de papieruitvoerlade voorzichtig en trek de verlenging van de uitvoerlade uit.

4. Druk het controleraster voor de spuitopeningen af.

(1) Selecteer Instellingen (Settings) in het scherm HOME en druk op OK.

(2) Selecteer Onderhoud (Maintenance) en druk op OK.

(3) Selecteer Controle spuitopening (Nozzle check pattern) en druk op OK.

(4) Selecteer Ja (Yes) en druk op OK.
Het controleraster voor spuitopeningen wordt afgedrukt en twee schermen voor bevestiging worden weergegeven.

5. Bekijk het controleraster voor de spuitopeningen.

Controleraster voor de spuitopeningen bekijken

Bekijk het controleraster voor de spuitopeningen en reinig zo nodig de printkop.

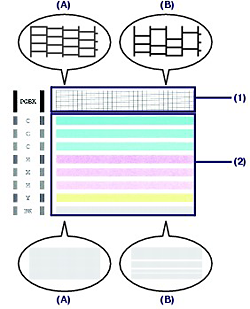

1. Controleer het raster (1) op ontbrekende lijnen en (2) de aanwezigheid van horizontale witte strepen.

(A) Geen ontbrekende lijnen/Geen horizontale witte strepen
(B) Lijnen ontbreken/er zijn horizontale witte strepen aanwezig

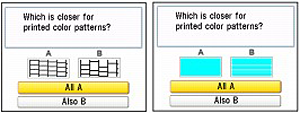

2. Selecteer het raster in het bevestigingsscherm dat het dichtst in de buurt komt van het controleraster voor de spuitopeningen dat u hebt afgedrukt.

Voor (A) (geen ontbrekende lijnen of geen horizontale witte strepen) in (1) en (2):
Selecteer Alle A (All A) en druk op OK.
De reiniging is niet vereist.
U keert terug naar het scherm Onderhoud (Maintenance).

Voor (B) (lijnen ontbreken of horizontale witte lijnen zijn aanwezig) in (1) of (2):
(1) Selecteer Ook B (Also B) en druk op OK.
Reinig de printkop. Het scherm met reinigingsinformatie wordt weergegeven.
(2) Selecteer Ja (Yes) en druk op OK.
De reiniging van de printkop wordt gestart.
Zie De printkop reinigen.

• PIXMA MP620
• PIXMA MP620B
