Controleraster voor de spuitopeningen afdrukken

Druk het controleraster voor de spuitopeningen af om te bepalen of de inkt op de juiste wijze uit de spuitopening van printkop wordt gespoten.

U moet het volgende voorbereiden: een vel gewoon papier van A4- of Letter-formaat

1. Controleer of het apparaat aan staat.

2. Zorg dat er een of meer vellen normaal papier van A4- of Letter-formaat in de cassette zijn geplaatst.

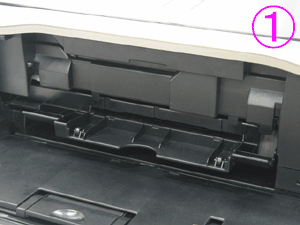

3. Open de papieruitvoerlade voorzichtig en trek het verlengstuk van uitvoerlade uit.

4. Houd de knop HERVATTEN/ANNULEREN (RESUME/CANCEL) ingedrukt totdat het AAN/UIT (POWER)-lampje tweemaal groen knippert en laat de knop daarna direct los.
Het controleraster voor de spuitopening wordt afgedrukt.
Voer geen andere handelingen taken uit totdat de printer het controleraster heeft afgedrukt.

5. Bekijk het controleraster voor de spuitopeningen.
Raadpleeg [ Controleraster voor de spuitopeningen bekijken] op deze webpagina.

Controleraster voor de spuitopeningen bekijken

Bekijk het controleraster voor de spuitopeningen en reinig zo nodig de printkop.

1. Controleer het raster op (1) ontbrekende lijnen en (2) de aanwezigheid van horizontale witte strepen.

Als er lijnen ontbreken in het raster (1):
Reinig de spuitopeningen van de groep voor zwarte inkt (PGBK).
Selecteer de inktgroep die u wilt reinigen met de computer.
-> [ De printkoppen reinigen vanaf de computer ]

(A) Goed
(B) Niet goed (er ontbreken lijnen)

Als er horizontale witte strepen voorkomen in het raster (2):
Reinig de spuitopeningen van de groep voor kleureninkt (C, M, Y, BK).
Selecteer de inktgroep die u wilt reinigen met de computer.
-> [ De printkoppen reinigen vanaf de computer ]

(A) Goed
(B) Niet goed (horizontale witte strepen aanwezig)

Als er lijnen ontbreken in het raster (1) en het raster horizontale witte strepen bevat (2):
U moet de spuitopeningen van alle inktkleuren reinigen.
Vanaf de printer
-> [ De printkop reinigen ]
Vanaf de computer
-> [ De printkoppen reinigen vanaf de computer ]

De computer gebruiken om een controleraster voor de spuitopeningen af te drukken

Met de functie voor controle van de spuitopeningen kunt u controleren of de printkop goed functioneert door een controleraster af te drukken. Druk een controleraster af wanneer de afdruk vaag is of een bepaalde kleur niet wordt afgedrukt.
De procedure voor het afdrukken van een controleraster is als volgt:

1. Open het eigenschappenvenster van het printerstuurprogramma

2. Klik op Controle spuitopening (Nozzle Check) op het tabblad Onderhoud (Maintenance)
Het dialoogvenster Controle spuitopening (Nozzle Check) wordt weergegeven.
Klik op Initiële controle-items (Initial Check Items) om de items weer te geven die u moet controleren voordat u het controleraster voor spuitopeningen afdrukt.

3. Plaats het papier in de printer
Plaats één vel normaal papier van A4- of Letter-formaat in de cassette.

4. Druk een controleraster voor de spuitopeningen af
Zorg dat de printer is ingeschakeld en klik op Controleraster afdrukken (Print Check Pattern).
Het afdrukken van het controleraster voor de spuitopeningen start.
Klik op OK in het bevestigingsbericht.
Het dialoogvenster Rastercontrole (Pattern Check) wordt geopend.

5. Controleer het afdrukresultaat
Controleer het afdrukresultaat. Klik op Afsluiten (Exit) als het afdrukresultaat normaal is.
Klik op Reiniging (Cleaning) om de printkop te reinigen als de afdruk vegen bevat of als bepaalde delen niet zijn afgedrukt.

Verwant onderwerp
-> [ De printkoppen reinigen vanaf de computer ]

1. Selecteer Testafdruk (Test Print) in het pop-upmenu van Canon IJ Printer Utility

2. Klik op het pictogram Controle spuitopening (Nozzle Check)
Er wordt een bevestigingsbericht weergegeven.
Als u een lijst wilt weergeven van de items die u moet controleren voordat u het controleraster voor de spuitopeningen afdrukt, klikt u op Initiële controle-items (Initial Check Items).

3. Plaats het papier in de printer
Plaats één vel normaal papier van A4- of Letter-formaat in de cassette.

4. Druk een controleraster voor de spuitopeningen af
Zorg dat de printer is ingeschakeld en klik op Controleraster afdrukken (Print Check Pattern).
Het afdrukken van het controleraster voor de spuitopeningen start.

5. Controleer het afdrukresultaat
Wanneer het dialoogvenster wordt geopend, controleert u het afdrukresultaat. Klik op Stop (Quit) als het afdrukresultaat normaal is.
Klik op Reiniging (Cleaning) om de printkop te reinigen als de afdruk vegen bevat of als bepaalde delen niet zijn afgedrukt.

Verwant onderwerp
-> [ De printkoppen reinigen vanaf de computer ]

• PIXMA iP4940
• PIXMA iP4950
